概 述
SZ1SH系列固封式真空断路器（以下简称SZ1SH)，是采用先进的固体绝缘技术的第三代固封式真空断路器，是高性能等级的固封式真空断路器，满足国家标准GB1984-2014及国际标准IEC62271-100：2008中C2-E2-M2级断路器的性能要求。已通过全系列产品的完整的型式试验验证。
SZ1SH系列固封式真空断路器将真空灭弧室及一次高压带电体固封浇注在环氧树脂内，具有更强的环境适应性，可运行在恶劣工作环境中。采用独特的VULCANIZE工艺生成的缓冲过渡层，保证了在各种工况下固封极柱的可靠性。SZ1SH系列固封式真空断路器不仅避免了第一代采用空气绝缘的绝缘子悬臂式真空断路器（ZN28等）易于受运输及安装过程中意外机械冲撞而造成真空灭弧室漏气或破损的特点，同时也完全避免了第二代采用复合绝缘的环氧树脂套筒半包容或全包容式真空断路器的真空灭弧室陶瓷外壳表面由于静电吸附灰尘的作用，而造成真空灭弧室表面外绝缘处在不利的运行环境下，例如灰尘、潮湿、高海拔或小动物侵入，从而引起绝缘水平的降低，进而引起真空断路器在分闸状态下真空灭弧室沿面闪络的事故隐患。
SZ1SH系列固封式真空断路器的极柱在断路器的使用寿命期内是完全免维护，固体绝缘方式从一定程度上替代了六氟化硫气体作为外绝缘的需要，从而更加环保，代表着目前真空断路器的最高水平。

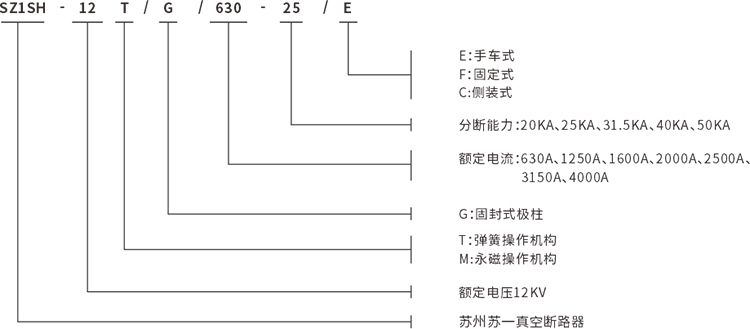

型号含义及分类
示例说明：
SZ1SH-12T/G/630-25/E 户内高压固封式真空断路器，其主要技术参数为：额定电压为12KV，额定电流63A，额定短路开断电流25KA，弹簧操作机构，操作电压为直流220V，上下出线端间距为275mm，相间距为210mm，手车式。
应用范围及使用环境
SZ1SH系列固封式真空断路器适用于额定电压12kV、频率50/60Hz的三相交流电力系统中，供工矿企业及变电站作为电气设施的控制和保护之用，尤其适用于额定电流下频繁操作或多次开断短路电流的场所。
SZ1SH系列固封式真空断路器广泛应用于发电厂、电网、石化、轨道交通、城市基础设施建设等各监控和使用环节，例如:化工、冶炼、机场、电气化铁路、大型建筑物的供配电部分。可装于户内空气绝缘开关柜（如KYN28A及KYN96等）中配套使用。是第二代套筒组装式真空断路器理想的升级产品。
SZ1SH系列固封式真空断路器可在潮湿、粉尘、盐雾和腐蚀性等恶劣环境条件下稳定运行。
1）周围环境温度
最高温度+40℃
最低温度-15℃
日平均值不大于+35℃
2)海拔高度不超过2000m
大于2000m时请选用高海拔产品
3）环境湿度
日平均相对湿度95%
月平均相对湿度90 %
4)地震烈度不超过8度
产品应安装运行在无滴水、蒸汽、可燃性气体、火灾、爆炸危险、化学腐蚀及剧烈震动的场所。

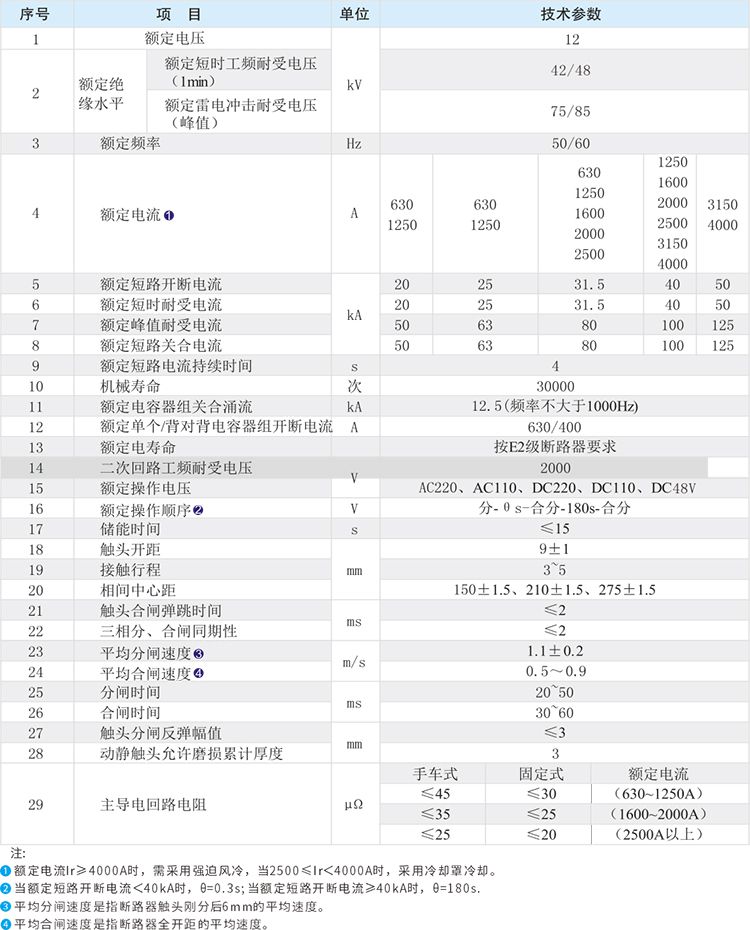

技术参数
外形尺寸

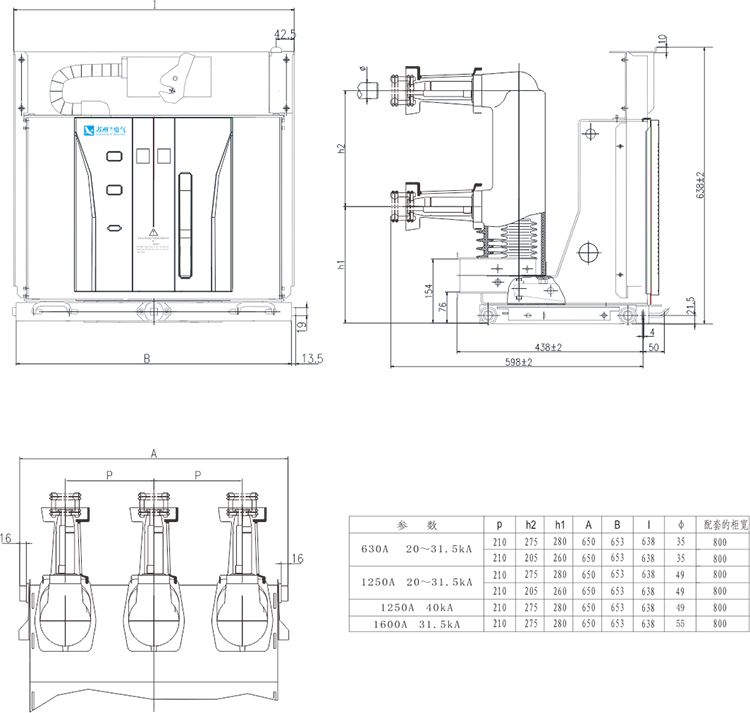

12kV手车式，额定电流为1600A及以下

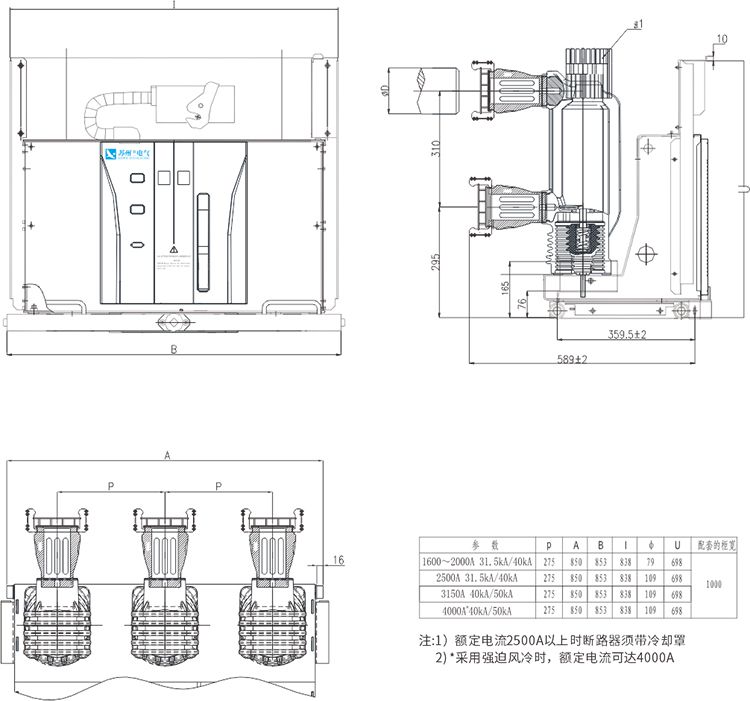

12kV手车式，额定电流为1600A及以上

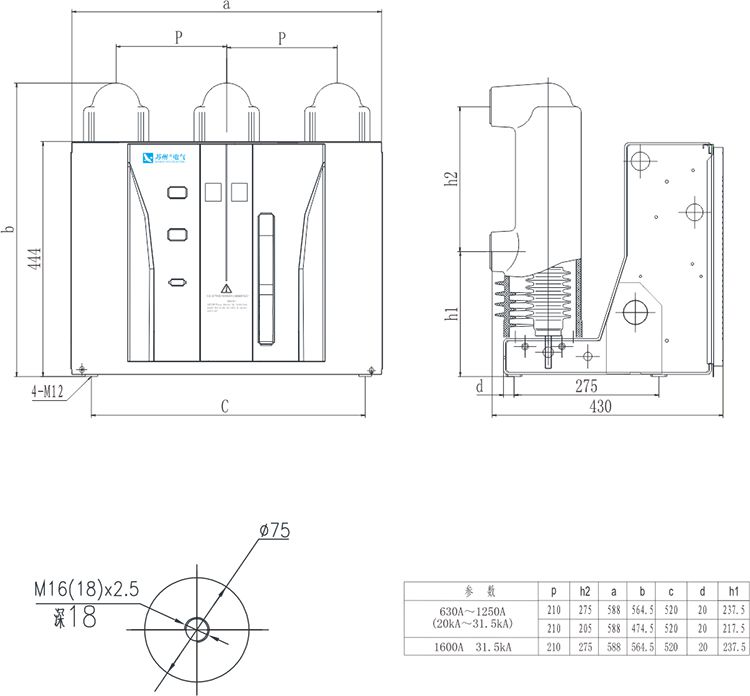

12kV固定式，额定电流为1600A及以下

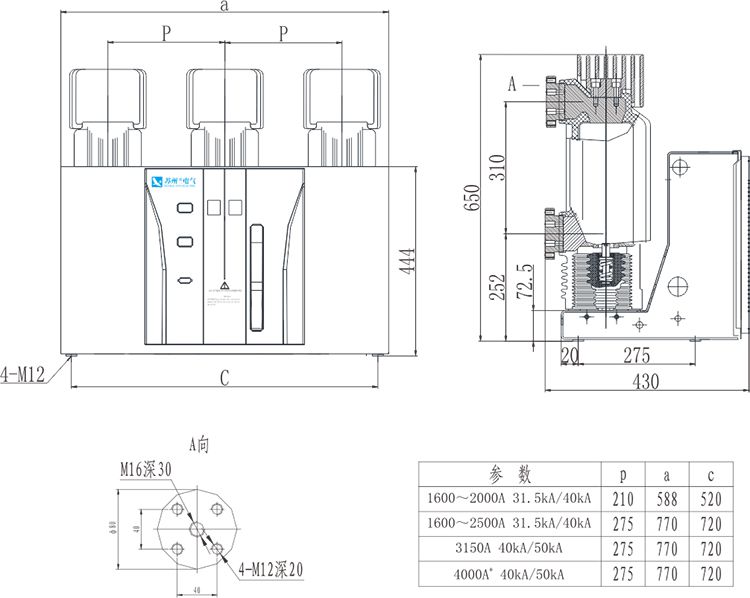

12kV固定式，额定电流为1600A及以上

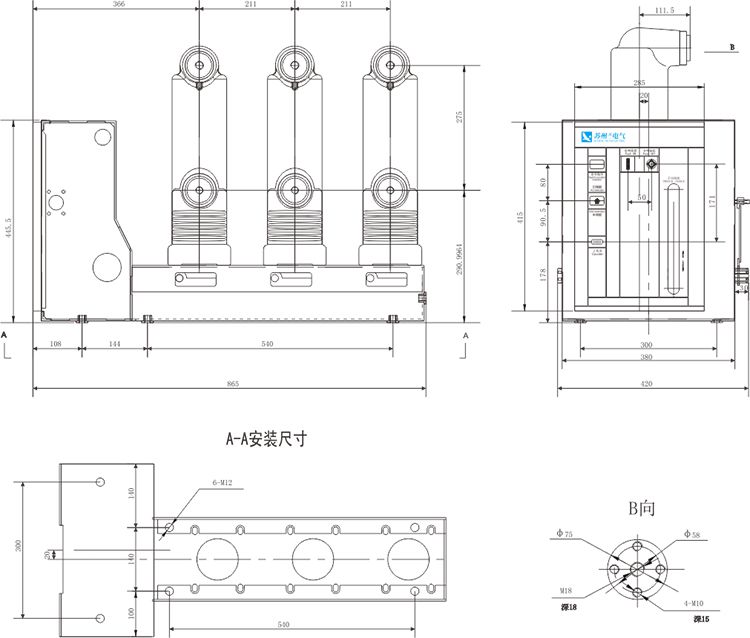

630A~1250A侧装式断路器外形尺寸
